Bomba de elastómero de alta temperatura PCM X-Bond
Cuando las temperaturas exceden los 100°C (210°F), la mayoría de las PCP de elastómero convencionales alcanzan sus límites, lo que lleva a la pérdida de propiedades mecánicas, separación, expansión y alto torque. El resultado es una falla prematura de la bomba.
PCM está abordando las necesidades de los clientes que prefieren una PCP de elastómero que opere a temperaturas más altas. PCM X-Bond es un innovador sistema de anclaje mecánico diseñado para evitar la separación. El elastómero PCM HNBR 198 fue diseñado específicamente para condiciones de pozo a mayor temperatura. El PCM X-Bond combinado con el elastómero PCM 198 HNBR es una solución de bombeo innovadora dirigida a aplicaciones con temperaturas de pozo de hasta 150°C, manteniendo la excelente capacidad de manejo de sólidos de una PCP convencional.
| Modelo | Modelo "Heavy Lift" | Dezplacamiento m3/d/rpm (bpd/rpm) |
Cabeza m (ft) |
OD estátor mm (inch) |
Largo estátor m (ft) |
Conexión rotor | OD rotor mm (inch) |
Largo rotor m (ft) |
|
| SERIE PCM XBOND 278 (2-7/8” EU Box/Pin) | |||||||||
| 22X700 | Descargue PDF | 0.22 (1.38) | 700 (2300) | 92.5 (3.64) | 3.1 (10.2) | ⅞" API Pin | 44 (1.73) | 3.4 (11.2) | |
| 22X1400 | Descargue PDF | 0.22 (1.38) | 1400 (4590) | 92.5 (3.64) | 5.91 (19.4) | ⅞" API Pin | 44 (1.73) | 6.2 (20.3) | |
| 22X2100 | Descargue PDF | 0.22 (1.38) | 2100 (6890) | 92.5 (3.64) | 8.72 (28.6) | ⅞" API Pin | 44 (1.73) | 9 (29.5) | |
| 22X2800 | Descargue PDF | 0.22 (1.38) | 2800 (9190) | 92.5 (3.64) | 11.53 (37.8) | 1" API Pin | 50.8 (2) | 11.75 (38.5) | |
| Modelo | Modelo "Heavy Lift" | Dezplacamiento m3/d/rpm (bpd/rpm) |
Cabeza m (ft) |
OD estátor mm (inch) |
Largo estátor m (ft) |
Conexión rotor | OD rotor mm (inch) |
Largo rotor m (ft) |
|

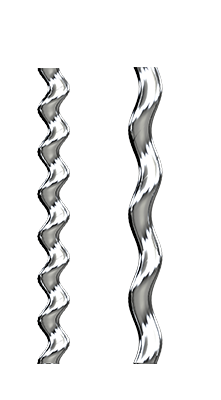

| SERIE PCM XBOND 312 (3-1/2” EU Box/Pin) | |||||||||
| 17X1200 |  |
Descargue PDF | 0.17 (1.07) | 1200 (3940) | 103.5 (4.07) | 3.1 (10.2) | ⅞" API Pin | 47.5 (1.87) | 3.4 (11.2) |
| 17X2400 | |
Descargue PDF | 0.17 (1.07) | 2400 (7870) | 103.5 (4.07) | 5.91 (19.4) | ⅞" API Pin | 47.5 (1.87) | 6.2 (20.3) |
| 40X600 | Descargue PDF | 0.4 (2.52) | 600 (1970) | 103.5 (4.07) | 3.1 (10.2) | ⅞" API Pin | 51 (2.01) | 3.4 (11.2) | |
| 40X1200 | Descargue PDF | 0.4 (2.52) | 1200 (3940) | 103.5 (4.07) | 5.91 (19.4) | ⅞" API Pin | 51 (2.01) | 6.2 (20.3) | |
| 40X1800 | Descargue PDF | 0.4 (2.52) | 1800 (5910) | 103.5 (4.07) | 8.72 (28.6) | 1" API Pin | 51 (2.01) | 9 (29.5) | |
| 40X2400 | Descargue PDF | 0.4 (2.52) | 2400 (7870) | 103.5 (4.07) | 11.53 (37.8) | 1" API Pin | 51 (2.01) | 11.75 (38.5) | |
| Modelo | Modelo "Heavy Lift" | Dezplacamiento m3/d/rpm (bpd/rpm) |
Cabeza m (ft) |
OD estátor mm (inch) |
Largo estátor m (ft) |
Conexión rotor | OD rotor mm (inch) |
Largo rotor m (ft) |
||
| SERIE PCM XBOND 400 (4-1/2” EU Box / 4” NU Pin) | ||||||||||
| 60X600 | Descargue PDF | 0.6 (3.77) | 600 (1970) | 116.5 (4.59) | 3.1 (10.2) | 1⅛" API Pin | 59 (2.32) | 3.4 (11.2) | 1 | |
| 60X1200 | Descargue PDF | 0.6 (3.77) | 1200 (3940) | 116.5 (4.59) | 5.91 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) | 2 | |
| 60X1800 | Descargue PDF | 0.6 (3.77) | 1800 (5910) | 116.5 (4.59) | 8.72 (28.6) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | 3 | |
| 60X2400 | Descargue PDF | 0.6 (3.77) | 2400 (7870) | 116.5 (4.59) | 11.53 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | 4 | |
| 80X900 | Descargue PDF | 0.8 (5.03) | 900 (2950) | 116.5 (4.59) | 5.91 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) | 2 | |
| 80X1350 | Descargue PDF | 0.8 (5.03) | 1350 (4430) | 116.5 (4.59) | 8.72 (28.6) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | 3 | |
| 80X1800 | Descargue PDF | 0.8 (5.03) | 1800 (5910) | 116.5 (4.59) | 11.53 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | 4 | |
| 120X600 | Descargue PDF | 1.2 (7.55) | 600 (1970) | 116.5 (4.59) | 5.91 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) | 2 | |
| 120X900 | Descargue PDF | 1.2 (7.55) | 900 (2950) | 116.5 (4.59) | 8.72 (28.6) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | 3 | |
| 120X1200 | Descargue PDF | 1.2 (7.55) | 1200 (3940) | 116.5 (4.59) | 11.53 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | 4 | |
Aumenta la resistencia térmica hasta 150-170 °C
- Mantener una buena resistencia al desgaste abrasivo.
- Mejorar la resistencia al ataque de gas: CO2, H2S
- Mayor resistencia a la formación de ampollas de gas
>> del PCM patentado X-Bond
