Винтовой насос PCM Moineau™
Насосы марки Moineau™ названы в честь изобретателя винтового насоса кавитационного типа Рене Муано (René Moineau).
Традиционный эластомерный винтовой насос PCM Moineau™ позволяет легко регулировать производительность добычи, изменяя скорость вращения. Этот насос идеально справляется с широким диапазоном вязкостей, высоким содержанием песка и свободного газа. Винтовая насосная система, которая является объемной, не производит пульсаций и не вызывает эмульсии, уверенно справляется с колеблющейся динамикой скавжины, вязкостью или свободным газом.
Компания PCM - производитель эластомеров
Как читать техническое описание микроконтроллера PCM? (англ.)
| модель | модель Heavy Lift |
производительность м3 в сутки (при 100 об/мин) |
напор m (ft) |
статор OD mm (inch) |
статор Длина m (ft) |
ротор Соединение |
ротор OD mm (inch) |
ротор Длина m (ft) |
|

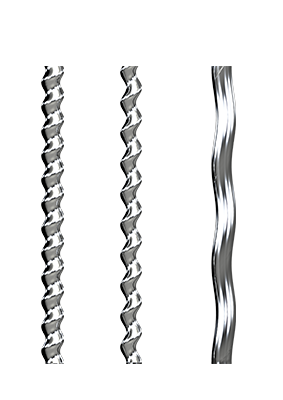

| СЕРИИ PCM MOINEAU™ 238 (2-7/8” EU Box/Pin) | |||||||||
| 3E610 | скачать PDF | 0.03 (0.19) | 610 (2000) | 60 (2.36) | 1.2 (3.9) | ¾" API Pin | 40 (1.57) | 1.5 (4.9) | |
| 3E1210 | скачать PDF | 0.03 (0.19) | 1210 (3970) | 60 (2.36) | 2.1 (6.9) | ¾" API Pin | 40 (1.57) | 2.4 (7.9) | |
| 3E1810 | скачать PDF | 0.03 (0.19) | 1810 (5940) | 60 (2.36) | 3 (9.8) | ¾" API Pin | 40 (1.57) | 3.3 (10.8) | |
| 3E2410 | скачать PDF | 0.03 (0.19) | 2410 (7910) | 60 (2.36) | 3.9 (12.8) | ¾" API Pin | 40 (1.57) | 4.2 (13.8) | |
| 6E500 |  |
скачать PDF | 0.06 (0.38) | 500 (1640) | 60 (2.36) | 1.2 (3.9) | ¾" API Pin | 40 (1.57) | 1.5 (4.9) |
| 6E1000 | |
скачать PDF | 0.06 (0.38) | 1000 (3280) | 60 (2.36) | 2.1 (6.9) | ¾" API Pin | 40 (1.57) | 2.4 (7.9) |
| 6E1500 | |
скачать PDF | 0.06 (0.38) | 1500 (4920) | 60 (2.36) | 3 (9.8) | ¾" API Pin | 40 (1.57) | 3.3 (10.8) |
| 6E2000 | |
скачать PDF | 0.06 (0.38) | 2000 (6560) | 60 (2.36) | 3.9 (12.8) | ¾" API Pin | 40 (1.57) | 4.2 (13.8) |
| 6E2500 | |
скачать PDF | 0.06 (0.38) | 2500 (8200) | 60 (2.36) | 4.8 (15.7) | ¾" API Pin | 40 (1.57) | 5.1 (16.7) |
| 6E3000 | |
скачать PDF | 0.06 (0.38) | 3000 (9840) | 60 (2.36) | 5.7 (18.7) | ¾" API Pin | 40 (1.57) | 6 (19.7) |
| 16E400 | скачать PDF | 0.16 (1.01) | 400 (1310) | 60 (2.36) | 2.1 (6.9) | ¾" API Pin | 40 (1.57) | 2.4 (7.9) | |
| 16E800 | скачать PDF | 0.16 (1.01) | 800 (2620) | 60 (2.36) | 3.9 (12.8) | ¾" API Pin | 40 (1.57) | 4.2 (13.8) | |
| 16E1200 | скачать PDF | 0.16 (1.01) | 1200 (3940) | 60 (2.36) | 5.7 (18.7) | ¾" API Pin | 40 (1.57) | 6 (19.7) | |
| 16E1600 | скачать PDF | 0.16 (1.01) | 1600 (5250) | 60 (2.36) | 7.51 (24.6) | ¾" API Pin | 40 (1.57) | 7.8 (25.6) | |
| модель | модель Heavy Lift |
производительность м3 в сутки (при 100 об/мин) |
напор m (ft) |
статор OD mm (inch) |
статор Длина m (ft) |
ротор Соединение |
ротор OD mm (inch) |
ротор Длина m (ft) |
|

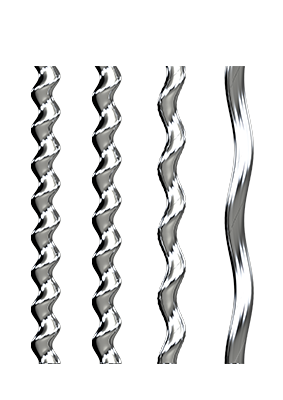

| СЕРИИ PCM MOINEAU™ 278 (3-1/2” EU Box / 2-7/8” EU Pin) | |||||||||
| 9E650 | |
скачать PDF | 0.09 (0.57) | 650 (2130) | 75 (2.95) | 1.7 (5.6) | ⅞" API Pin | 44 (1.73) | 2 (6.6) |
| 9E1300 | |
скачать PDF | 0.09 (0.57) | 1300 (4270) | 75 (2.95) | 3.1 (10.2) | ⅞" API Pin | 44 (1.73) | 3.4 (11.2) |
| 9E2000 | |
скачать PDF | 0.09 (0.57) | 2000 (6560) | 75 (2.95) | 4.5 (14.8) | ⅞" API Pin | 44 (1.73) | 4.8 (15.7) |
| 9E2600 | |
скачать PDF | 0.09 (0.57) | 2600 (8530) | 75 (2.95) | 5.9 (19.4) | ⅞" API Pin | 44 (1.73) | 6.2 (20.3) |
| 9E3300 | |
скачать PDF | 0.09 (0.57) | 3300 (10830) | 75 (2.95) | 7.3 (24) | ⅞" API Pin | 44 (1.73) | 7.6 (24.9) |
| 13E650 | |
скачать PDF | 0.13 (0.82) | 650 (2130) | 80 (3.15) | 1.7 (5.6) | ⅞" API Pin | 44.5 (1.75) | 2 (6.6) |
| 13E1300 | |
скачать PDF | 0.13 (0.82) | 1300 (4270) | 80 (3.15) | 3.1 (10.2) | ⅞" API Pin | 44.5 (1.75) | 3.4 (11.2) |
| 13E2000 | |
скачать PDF | 0.13 (0.82) | 2000 (6560) | 80 (3.15) | 4.5 (14.8) | ⅞" API Pin | 44.5 (1.75) | 4.8 (15.7) |
| 13E2600 | |
скачать PDF | 0.13 (0.82) | 2600 (8530) | 80 (3.15) | 5.9 (19.4) | ⅞" API Pin | 44.5 (1.75) | 6.2 (20.3) |
| 13E3300 | |
скачать PDF | 0.13 (0.82) | 3300 (10830) | 80 (3.15) | 7.3 (24) | ⅞" API Pin | 44.5 (1.75) | 7.6 (24.9) |
| 22E700 | скачать PDF | 0.22 (1.38) | 700 (2300) | 75 (2.95) | 3.1 (10.2) | ⅞" API Pin | 44 (1.73) | 3.4 (11.2) | |
| 22E1400 | скачать PDF | 0.22 (1.38) | 1400 (4590) | 75 (2.95) | 5.9 (19.4) | ⅞" API Pin | 44 (1.73) | 6.2 (20.3) | |
| 22E1800 | скачать PDF | 0.22 (1.38) | 1800 (5910) | 75 (2.95) | 7.3 (24) | ⅞" API Pin | 44 (1.73) | 7.6 (24.9) | |
| 22E2100 | скачать PDF | 0.22 (1.38) | 2100 (6890) | 75 (2.95) | 8.7 (28.5) | ⅞" API Pin | 44 (1.73) | 9 (29.5) | |
| 22E2800 | скачать PDF | 0.22 (1.38) | 2800 (9190) | 75 (2.95) | 11.51 (37.8) | 1" API Pin | 50.8 (2) | 11.75 (38.5) | |
| 48E700 | скачать PDF | 0.48 (3.02) | 700 (2300) | 75 (2.95) | 5.9 (19.4) | ⅞" API Pin | 44 (1.73) | 6.2 (20.3) | |
| 48E1000 | скачать PDF | 0.48 (3.02) | 1000 (3280) | 75 (2.95) | 8.7 (28.5) | ⅞" API Pin | 44 (1.73) | 9 (29.5) | |
| 48E1400 | скачать PDF | 0.48 (3.02) | 1400 (4590) | 75 (2.95) | 11.51 (37.8) | 1" API Pin | 50.8 (2) | 11.75 (38.5) | |
| модель | модель Heavy Lift |
производительность м3 в сутки (при 100 об/мин) |
напор m (ft) |
статор OD mm (inch) |
статор Длина m (ft) |
ротор Соединение |
ротор OD mm (inch) |
ротор Длина m (ft) |
|

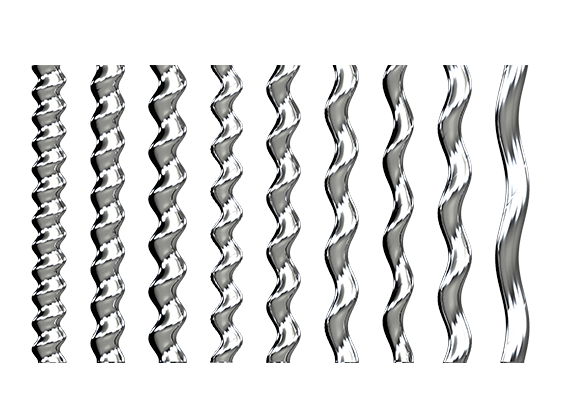

| СЕРИИ PCM MOINEAU™ 312 (3-1/2” EU Box/Pin) | |||||||||
| 8E900 | скачать PDF | 0.08 (0.5) | 900 (2950) | 90 (3.54) | 1.7 (5.6) | ⅞" API Pin | 51 (2.01) | 2 (6.6) | |
| 8E1800 | скачать PDF | 0.08 (0.5) | 1800 (5910) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 51 (2.01) | 3.4 (11.2) | |
| 8E2700 | скачать PDF | 0.08 (0.5) | 2700 (8860) | 90 (3.54) | 4.5 (14.8) | ⅞" API Pin | 51 (2.01) | 4.8 (15.7) | |
| 12E700 | |
скачать PDF | 0.12 (0.75) | 700 (2300) | 90 (3.54) | 1.7 (5.6) | ⅞" API Pin | 53 (2.09) | 2 (6.6) |
| 12E1400 | |
скачать PDF | 0.12 (0.75) | 1400 (4590) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 53 (2.09) | 3.4 (11.2) |
| 12E2100 | |
скачать PDF | 0.12 (0.75) | 2100 (6890) | 90 (3.54) | 4.5 (14.8) | ⅞" API Pin | 53 (2.09) | 4.8 (15.7) |
| 12E2800 | |
скачать PDF | 0.12 (0.75) | 2800 (9190) | 90 (3.54) | 5.9 (19.4) | ⅞" API Pin | 53 (2.09) | 6.2 (20.3) |
| 15E950 | |
скачать PDF | 0.15 (0.94) | 950 (3120) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 50 (1.97) | 3.4 (11.2) |
| 15E1400 | |
скачать PDF | 0.15 (0.94) | 1400 (4590) | 90 (3.54) | 4.5 (14.8) | ⅞" API Pin | 50 (1.97) | 4.8 (15.7) |
| 17E600 | |
скачать PDF | 0.17 (1.07) | 600 (1970) | 90 (3.54) | 1.7 (5.6) | ⅞" API Pin | 47.5 (1.87) | 2 (6.6) |
| 17E1200 | |
скачать PDF | 0.17 (1.07) | 1200 (3940) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 47.5 (1.87) | 3.4 (11.2) |
| 17E1800 | |
скачать PDF | 0.17 (1.07) | 1800 (5910) | 90 (3.54) | 4.5 (14.8) | ⅞" API Pin | 47.5 (1.87) | 4.8 (15.7) |
| 17E2400 | |
скачать PDF | 0.17 (1.07) | 2400 (7870) | 90 (3.54) | 5.9 (19.4) | ⅞" API Pin | 47.5 (1.87) | 6.2 (20.3) |
| 17E3000 | |
скачать PDF | 0.17 (1.07) | 3000 (9840) | 90 (3.54) | 7.3 (24) | 1" API Pin | 50.8 (2) | 7.6 (24.9) |
| 24E1000 | |
скачать PDF | 0.24 (1.51) | 1000 (3280) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 51 (2.01) | 3.4 (11.2) |
| 24E1500 | |
скачать PDF | 0.24 (1.51) | 1500 (4920) | 90 (3.54) | 4.5 (14.8) | ⅞" API Pin | 51 (2.01) | 4.8 (15.7) |
| 24E2000 | |
скачать PDF | 0.24 (1.51) | 2000 (6560) | 90 (3.54) | 5.9 (19.4) | ⅞" API Pin | 51 (2.01) | 6.2 (20.3) |
| 24E2500 | |
скачать PDF | 0.24 (1.51) | 2500 (8200) | 90 (3.54) | 7.3 (24) | 1" API Pin | 51 (2.01) | 7.6 (24.9) |
| 24E3000 | |
скачать PDF | 0.24 (1.51) | 3000 (9840) | 90 (3.54) | 8.7 (28.5) | 1" API Pin | 51 (2.01) | 9 (29.5) |
| 24E4000 | |
скачать PDF | 0.24 (1.51) | 4000 (13120) | 90 (3.54) | 11.51 (37.8) | 1" API Pin | 51 (2.01) | 11.75 (38.5) |
| 32E750 | |
скачать PDF | 0.32 (2.01) | 750 (2460) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 50.5 (1.99) | 3.4 (11.2) |
| 32E1500 | |
скачать PDF | 0.32 (2.01) | 1500 (4920) | 90 (3.54) | 5.9 (19.4) | ⅞" API Pin | 50.5 (1.99) | 6.2 (20.3) |
| 32E2200 | |
скачать PDF | 0.32 (2.01) | 2200 (7220) | 90 (3.54) | 8.7 (28.5) | 1" API Pin | 50.8 (2) | 9 (29.5) |
| 32E3000 | |
скачать PDF | 0.32 (2.01) | 3000 (9840) | 90 (3.54) | 11.51 (37.8) | 1" API Pin | 50.8 (2) | 11.75 (38.5) |
| 33E600 | |
скачать PDF | 0.33 (2.08) | 600 (1970) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 46 (1.81) | 3.4 (11.2) |
| 33E900 | скачать PDF | 0.33 (2.08) | 900 (2950) | 90 (3.54) | 4.5 (14.8) | ⅞" API Pin | 46 (1.81) | 4.8 (15.7) | |
| 33E1200 | скачать PDF | 0.33 (2.08) | 1200 (3940) | 90 (3.54) | 5.9 (19.4) | ⅞" API Pin | 46 (1.81) | 6.2 (20.3) | |
| 33E1800 | скачать PDF | 0.33 (2.08) | 1800 (5910) | 90 (3.54) | 8.7 (28.5) | ⅞" API Pin | 46 (1.81) | 9 (29.5) | |
| 40E600 | скачать PDF | 0.4 (2.52) | 600 (1970) | 90 (3.54) | 3.1 (10.2) | ⅞" API Pin | 51 (2.01) | 3.4 (11.2) | |
| 40E900 | скачать PDF | 0.4 (2.52) | 900 (2950) | 90 (3.54) | 4.5 (14.8) | ⅞" API Pin | 51 (2.01) | 4.8 (15.7) | |
| 40E1200 | скачать PDF | 0.4 (2.52) | 1200 (3940) | 90 (3.54) | 5.9 (19.4) | ⅞" API Pin | 51 (2.01) | 6.2 (20.3) | |
| 40E1500 | скачать PDF | 0.4 (2.52) | 1500 (4920) | 90 (3.54) | 7.3 (24) | 1" API Pin | 51 (2.01) | 7.6 (24.9) | |
| 40E1800 | скачать PDF | 0.4 (2.52) | 1800 (5910) | 90 (3.54) | 8.7 (28.5) | 1" API Pin | 51 (2.01) | 9 (29.5) | |
| 40E2400 | скачать PDF | 0.4 (2.52) | 2400 (7870) | 90 (3.54) | 11.51 (37.8) | 1" API Pin | 51 (2.01) | 11.75 (38.5) | |
| 63E800 | скачать PDF | 0.63 (3.96) | 800 (2620) | 90 (3.54) | 5.9 (19.4) | ⅞" API Pin | 51 (2.01) | 6.2 (20.3) | |
| 63E1200 | скачать PDF | 0.63 (3.96) | 1200 (3940) | 90 (3.54) | 8.7 (28.5) | 1" API Pin | 51 (2.01) | 9 (29.5) | |
| 63E1600 | скачать PDF | 0.63 (3.96) | 1600 (5250) | 90 (3.54) | 11.51 (37.8) | 1" API Pin | 51 (2.01) | 11.75 (38.5) | |
| модель | модель Heavy Lift |
производительность м3 в сутки (при 100 об/мин) |
напор m (ft) |
статор OD mm (inch) |
статор Длина m (ft) |
ротор Соединение |
ротор OD mm (inch) |
ротор Длина m (ft) |
|

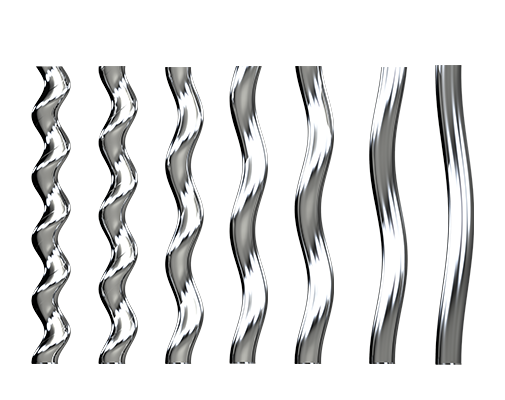

| СЕРИИ PCM MOINEAU™ 400 (4-1/2” EU Box / 4” NU Pin) | |||||||||
| 38E1000 | |
скачать PDF | 0.38 (2.39) | 1000 (3280) | 100 (3.94) | 3.1 (10.2) | 1⅛" API Pin | 59 (2.32) | 3.4 (11.2) |
| 38E1500 | |
скачать PDF | 0.38 (2.39) | 1500 (4920) | 100 (3.94) | 4.5 (14.8) | 1⅛" API Pin | 59 (2.32) | 4.8 (15.7) |
| 38E2000 | |
скачать PDF | 0.38 (2.39) | 2000 (6560) | 100 (3.94) | 5.9 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) |
| 38E3000 | |
скачать PDF | 0.38 (2.39) | 3000 (9840) | 100 (3.94) | 8.7 (28.5) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) |
| 45E800 | |
скачать PDF | 0.45 (2.83) | 800 (2620) | 100 (3.94) | 3.1 (10.2) | 1⅛" API Pin | 57.5 (2.26) | 3.4 (11.2) |
| 45E1200 | |
скачать PDF | 0.45 (2.83) | 1200 (3940) | 100 (3.94) | 4.5 (14.8) | 1⅛" API Pin | 57.5 (2.26) | 4.8 (15.7) |
| 45E1600 | |
скачать PDF | 0.45 (2.83) | 1600 (5250) | 100 (3.94) | 5.9 (19.4) | 1⅛" API Pin | 57.5 (2.26) | 6.2 (20.3) |
| 45E2000 | |
скачать PDF | 0.45 (2.83) | 2000 (6560) | 100 (3.94) | 7.3 (24) | 1⅛" API Pin | 57.5 (2.26) | 7.6 (24.9) |
| 45E2400 | |
скачать PDF | 0.45 (2.83) | 2400 (7870) | 100 (3.94) | 8.7 (28.5) | 1⅛" API Pin | 57.5 (2.26) | 9 (29.5) |
| 45E3200 | |
скачать PDF | 0.45 (2.83) | 3200 (10500) | 100 (3.94) | 11.51 (37.8) | 1⅛" API Pin | 57.5 (2.26) | 11.75 (38.5) |
| 60E600 | скачать PDF | 0.6 (3.77) | 600 (1970) | 100 (3.94) | 3.1 (10.2) | 1⅛" API Pin | 59 (2.32) | 3.4 (11.2) | |
| 60E900 | скачать PDF | 0.6 (3.77) | 900 (2950) | 100 (3.94) | 4.5 (14.8) | 1⅛" API Pin | 59 (2.32) | 4.8 (15.7) | |
| 60E1200 | скачать PDF | 0.6 (3.77) | 1200 (3940) | 100 (3.94) | 5.9 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) | |
| 60E1500 | скачать PDF | 0.6 (3.77) | 1500 (4920) | 100 (3.94) | 7.3 (24) | 1⅛" API Pin | 59 (2.32) | 7.6 (24.9) | |
| 60E1800 | скачать PDF | 0.6 (3.77) | 1800 (5910) | 100 (3.94) | 8.7 (28.5) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | |
| 60E2400 | скачать PDF | 0.6 (3.77) | 2400 (7870) | 100 (3.94) | 11.51 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | |
| 80E650 | скачать PDF | 0.8 (5.03) | 650 (2130) | 100 (3.94) | 4.5 (14.8) | 1⅛" API Pin | 59 (2.32) | 4.8 (15.7) | |
| 80E900 | скачать PDF | 0.8 (5.03) | 900 (2950) | 100 (3.94) | 5.9 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) | |
| 80E1350 | скачать PDF | 0.8 (5.03) | 1350 (4430) | 100 (3.94) | 8.7 (28.5) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | |
| 80E1800 | скачать PDF | 0.8 (5.03) | 1800 (5910) | 100 (3.94) | 11.51 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | |
| 100E800 | скачать PDF | 1 (6.29) | 800 (2620) | 100 (3.94) | 5.9 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) | |
| 100E1200 | скачать PDF | 1 (6.29) | 1200 (3940) | 100 (3.94) | 8.7 (28.5) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | |
| 100E1600 | скачать PDF | 1 (6.29) | 1600 (5250) | 100 (3.94) | 11.51 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | |
| 120E600 | скачать PDF | 1.2 (7.55) | 600 (1970) | 100 (3.94) | 5.9 (19.4) | 1⅛" API Pin | 59 (2.32) | 6.2 (20.3) | |
| 120E900 | скачать PDF | 1.2 (7.55) | 900 (2950) | 100 (3.94) | 8.7 (28.5) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | |
| 120E1200 | скачать PDF | 1.2 (7.55) | 1200 (3940) | 100 (3.94) | 11.51 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | |
| 175E600 | скачать PDF | 1.75 (11.01) | 600 (1970) | 100 (3.94) | 8.7 (28.5) | 1⅛" API Pin | 59 (2.32) | 9 (29.5) | |
| 175E800 | скачать PDF | 1.75 (11.01) | 800 (2620) | 100 (3.94) | 11.51 (37.8) | 1⅛" API Pin | 59 (2.32) | 11.75 (38.5) | |
| модель | N/A | производительность м3 в сутки (при 100 об/мин) |
напор m (ft) |
статор OD mm (inch) |
статор Длина m (ft) |
ротор Соединение |
ротор OD mm (inch) |
ротор Длина m (ft) |
|

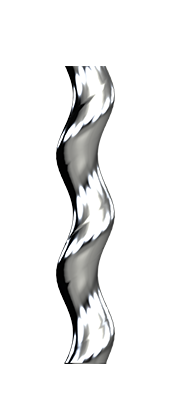

| СЕРИИ PCM MOINEAU™ 658 (6-5/8” BTC Box/Pin) | |||||||||
| 185E1500 | скачать PDF | 1.85 (11.64) | 1500 (4920) | 160 (6.3) | 8.76 (28.7) | 1⅛" Mod. API Pin | 92.5 (3.64) | 9 (29.5) | |
| 185E2000 | скачать PDF | 1.85 (11.64) | 2000 (6560) | 160 (6.3) | 11.57 (38) | 1⅛" Mod. API Pin | 92.5 (3.64) | 11.75 (38.5) | |
| модель | N/A | производительность м3 в сутки (при 100 об/мин) |
напор m (ft) |
статор OD mm (inch) |
статор Длина m (ft) |
ротор Соединение |
ротор OD mm (inch) |
ротор Длина m (ft) |
|
| СЕРИИ PCM MOINEAU™ 658 (6-5/8” BTC Box/Pin) | |||||||||
| 185E1500 | скачать PDF | 1.85 (11.64) | 1500 (4920) | 160 (6.3) | 8.76 (28.7) | 1⅛" Mod. API Pin | 92.5 (3.64) | 9 (29.5) | |
| 185E2000 | скачать PDF | 1.85 (11.64) | 2000 (6560) | 160 (6.3) | 11.57 (38) | 1⅛" Mod. API Pin | 92.5 (3.64) | 11.75 (38.5) | |
Технология использования винтовых насосов PCM Moineau™
Насос PCM Moineau™ является винтовым насосом, состоящим из одиночного спирального ротора, вставленного в двойной спиральный статор, наполненный эластомером. Когда ротор вращается, герметизированные полости перемещаются вдоль вращающегося ротора, перемещая флюид вдоль статора от впускного до выпускного отверстия. Правильная подгонка положения ротора и статора обеспечивает высокую эффективность добычи и оптимальный срок службы.
Компания PCM имеет уникальную базу данных размеров ротора, которая основана на следующих 4 переменных:
- Плотность сырой нефти в API°
- Температура
- Тип эластомера
- Геометрия насоса•
Эксплуатационные характеристики и свойства насоса PCM Moineau™
- Для каждой модели винтового насоса доступны 14 размеров ротора, чтобы Вы могли достичь наибольшей эффективности работы насоса после набухания и увеличить срок его эксплуатации.
- 26 гидравлик, доступные в нескольких значениях напора, составляют почти 100 типоразмеров насосов
- Диапазон расхода: от 5 до 1 200 м3/сутки (от 30 до 7 000 баррелей в сутки)
- Диапазон давления: до 330 бар (4800 фунтов на кв. дюйм)
- 6 видов размера наружного диаметра от 2-3/8 дюйма до 6-5/8 дюйма, соответствующих размеру соединений статора по стандарту API
- 5 эластомеров с фирменными составами компании PCM, охватывающих диапазон плотности от 7 до 47°API
[PCM Heavy Lift] серия для высоковязких жидкостей с возможным содержанием твердых частиц
[PCM Heavy Lift] данная серия - это выбор винтовых насосов с особой геометрией, созданной для суровой среды высоковязких жидкостей и содержанием твердых частиц. Увеличенная площадь проходного сечения в сочетании с коротким шагом статора, позволяет эффективно заполнить полости высоковязкими жидкостями. Насос с агрессивным рабочим углом ротора эффективно перекачивает механические примеси, предотвращая чрезмерный крутящий момент и износ.
Дополнительные настройки
Лопастной ротор
Вариант ротора, предотвращающий закупоривание входа насоса песком
Основные свойства и преимущества:
- Удлинение ротора на 609.6 мм с плоской обработанной частью
- Требуется переводник со стопорным пальцем размером XL, если верхний опорный ниппель не используется
Верхний опорный ниппель
Для максимального увеличения входного потока винтового насоса
Основные свойства и преимущества:
- Приварен со стороны выпускного отверстия статора
- Служит местом посадки ротора при подгонке
- Максимальное увеличение поперечного сечения для обеспечения надежного всасывания насоса
- Встроенное решение в статоре, нет необходимости дополнительного вмешательства или использования специальных инструментов для установки
- Экономически эффективное решение
- Наличие верхнего опорного ниппеля является полезным независимо от того, используется ли лопастной ротор или нет
Не поставляется для Канады и США
